Sun SPARC Enterprise T1000 - Full Components List
Table Legend
[F] = Field Replaceable Unit (FRU)
[C] = Customer Replaceable Unit (CRU)
[S] = Supported, but can no longer be ordered with this system
[N] = No longer supported for this system
Price = Price this Part
Batteries
Option #
Manufacturing Part #
Description
Previous Part #
n/a
150-1204
[C]
3V Lithium battery,
n/a
Cables
Option #
Manufacturing Part #
Description
Previous Part #
X311L
Localized Power Cord Kit - North America/Asia,
180-1097
[C]
IEC 320 C13 to NEMA 5-15P - 15A/125V 2.5M Black,
n/a
X312E
Localized Power Code Kit - China,
180-1982
[C]
IEC 320 C13 to GB 2099/GB 1002 - 10A/250V 2.5M,
n/a
X312F
Localized Power Cord Kit - Argentina,
180-1999
[C]
IEC 320 C13 to IRAM 2073 - 10A/250V 2.5M Black,
n/a
X312G
Localized Power Cord Kit - Korea,
180-1662
[C]
IEC 320 C13 to KSC 8305 - 15A/250V 2.5M Black,
n/a
X312L
Localized Power Cord Kit - Continental Europe,
180-1993
[C]
IEC 320 C13 to CEE 7/7 10A/250V 2.5M Black,
n/a
X314L
Localized Power Cord Kit - Swiss,
180-1994
[C]
IEC 320 C13 to SEV 1011 - 10A/250V 2.5M Black,
n/a
X317L
Localized Power Cord Kit - U.K.,
180-1997
[C]
IEC 320 C13 to BS 1363 - 10A/250V 2.5M Black,
n/a
X332T
International Power Cord Kit,
180-2071
[C]
Blue 16A IEC 309 to IEC 320 C13 International 4.0M,
n/a
X333A-25-10-IL
Localized Power Cord Kit Israel,
180-2130
[C]
IEC 320 C13 to SI-32, 10A/250V, 2.5M, Black,
n/a
X333A-25-15-JP
Localized Power Cord Kit Japan,
180-2243
[C]
IEC 320 C13 to PSE 5-15P, 15A/125V, 2.5M, Black,
n/a
X333F-25-15-JP
Localized Power Cord Kit Japan,
180-2244
[C]
IEC 320 C13 to PSE 6-15P, 15A/250V, 2.5M, Black,
n/a
X340L
Power Kit for North America, L6-20 20A Twist Lock Plug,
180-2070
[C]
NEMA L6-20P to IEC 320 C13 - 4.0M,
n/a
X383L
Localized Power Cord Kit - Danish,
180-1995
[C]
IEC 320 C13 to Asfnit 107 - 10A/250V 2.5M Black,
n/a
X384L
Localized Power Cord Kit - Italian,
180-1996
[C]
IEC 320 C13 to CEI 23-16/VII - 10A/250V 2.5M Black,
n/a
X386L
Localized Power Cord Kit - Australian,
180-1998
[C]
IEC 320 C13 to AS 3112 - 10A/250V 2.5M Black,
n/a
n/a
530-3100
RJ45F to DB9F Adapter,
n/a
n/a
7049124 [C]
IEC 320 C13 to SEV 1011:2009 - 10A/250V 2.5M Black
180-1994
[C]
Communication
Option #
Manufacturing Part #
Description
Previous Part #
X6000A 1
375-3424
[C]
PCI Express Sun Crypto Accelerator 6000,
n/a
1 Option X6099A (IPsec enabler CD) is required to enable the adapter's support for IPsec acceleration
Disks
Option #
Manufacturing Part #
Description
Previous Part #
SEAX3B11Z
[S]
Two 73GB SAS 10000 RPM Disk Assembly option with 1 bracket, 1 cable and 2 of the following disks:,
530-3810
Two Disk Cable,
n/a
541-1959 [C]
73GB SAS 10000 RPM Disk,
n/a
Seagate ST973401SS [ST973401SSUN72G]
(73GB - 10000 RPM - SAS Disk),
n/a
Fujitsu MAY2073RC [MAY2073RCSUN72]
(73GB - 10000 RPM - SAS Disk),
n/a
Seagate ST973402SS [ST973402SSUN72G]
(73GB - 10000 RPM - SAS Disk),
n/a
Fujitsu MBB2073RC [MBB2073RCSUN72G]
(73.4GB - 10000 RPM - SAS Disk),
n/a
Hitachi HUC101473CSS300 [H101473SCSUN72G]
(73.4GB - 10000 RPM - SAS Disk),
n/a
541-1995
Drive Mounting Bracket,
n/a
n/a
SEAX3D11Z
[S]
146GB - 10000 RPM SAS Disk Assembly option with 1 cable, 1 bracket and 1 (2 Disks) Assembly:, L
530-3810
Two Disk Cable,
n/a
541-1995
Drive Mounting Bracket,
n/a
n/a
541-2291 [C]
146GB - 10000 RPM SAS Disk Assembly with 1 of the following disks:,
n/a
Seagate ST9146802SS [ST914602SSUN146G]
(146GB - 10000 RPM - SAS Disk),
n/a
Fujitsu MBB2147RC [MBB2147RCSUN146G]
(146GB - 10000 RPM - SAS Disk),
n/a
Hitachi HUC101414CSS300 [H101414SCSUN146G]
(146GB - 10000 RPM - SAS Disk),
n/a
XRA-SS2CG-146G10KZ
[S]
146GB - 10000 RPM SAS Disk Assembly option with 1 cable, 1 bracket and 1 (2 Disks) Assembly:, L
341-2929
Drive Mounting Bracket,
n/a
530-3810
Two Disk Cable,
n/a
541-2291 [C]
146GB - 10000 RPM SAS Disk Assembly with 1 of the following disks:,
n/a
Seagate ST9146802SS [ST914602SSUN146G]
(146GB - 10000 RPM - SAS Disk),
n/a
Fujitsu MBB2147RC [MBB2147RCSUN146G]
(146GB - 10000 RPM - SAS Disk),
n/a
Hitachi HUC101414CSS300 [H101414SCSUN146G]
(146GB - 10000 RPM - SAS Disk),
n/a
XRA-SS2CG-73G10KZ
[S]
Two 73GB SAS 10000 RPM Disk Assembly with 1 bracket, 1 cable and 2 of the following disks:,
341-2929
Drive Mounting Bracket,
n/a
530-3810
Two Disk Cable,
n/a
541-1959 [C]
73GB SAS 10000 RPM Disk,
n/a
Seagate ST973401SS [ST973401SSUN72G]
(73GB - 10000 RPM - SAS Disk),
n/a
Fujitsu MAY2073RC [MAY2073RCSUN72]
(73GB - 10000 RPM - SAS Disk),
n/a
Seagate ST973402SS [ST973402SSUN72G]
(73GB - 10000 RPM - SAS Disk),
n/a
Fujitsu MBB2073RC [MBB2073RCSUN72G]
(73.4GB - 10000 RPM - SAS Disk),
n/a
Hitachi HUC101473CSS300 [H101473SCSUN72G]
(73.4GB - 10000 RPM - SAS Disk),
n/a
XRA-ST1CG-160G7K
[S]
541-2286 [C]
160GB SATA 7200 RPM Disk Assembly with 1 bracket and 1 of the following disks:,
n/a
Hitachi HDT721616PLA380 [HDS7216SBSUN160G]
(160GB - 7200 RPM - SATA Disk)
n/a
n/a
n/a
540-7727 [C]
250GB SATA 7200 RPM Disk Assembly with 1 bracket and 1 of the following disks:, L
n/a
Seagate ST3250310NS [ST32502NSSUN250G]
(250GB - 7200 RPM - SATA Disk)
n/a
n/a
n/a
Ethernet
Option #
Manufacturing Part #
Description
Previous Part #
X1027A-Z
501-7283
[C]
PCI Express Dual 10-Gigabit Ethernet Fiber
n/a
X4447A-Z
511-1422
[C]
PCI Express Quad Gigabit Ethernet UTP
501-7606
[C]
n/a
560-2884
Ship Kit for Gigabit Ethernet options
n/a
n/a
X7281A-2
371-0904
[C]
PCI Express Dual Gigabit Ethernet MMF,
n/a
X7280A-2
[S]
371-0905
[C]
PCI Express Dual Gigabit Ethernet UTP
n/a
n/a
501-7606
[C]
PCI Express Quad Gigabit Ethernet UTP,
n/a
n/a
n/a
n/a
7054729 [C]
PCI Express Dual Gigabit Ethernet UTP
371-0905
[C]
n/a
7054890 [C]
PCI Express Dual 10-Gigabit Ethernet Fiber
501-7283
[C]
n/a
7055021 [C]
PCI Express Quad Gigabit Ethernet UTP
511-1422
[C]
+
n/a
n/a
7056733 [C]
PCI Express Dual Gigabit Ethernet MMF
371-0904
[C]
Fan
Option #
Manufacturing Part #
Description
Previous Part #
n/a
541-0582 [C]
Fan Assembly, L
n/a
Fibre Channel
Option #
Manufacturing Part #
Description
Previous Part #
SG-XPCIE1FC-EM4
375-3396
[C]
4Gigabit/Sec PCI Express Single FC Host Adapter,
n/a
SG-XPCIE1FC-QF4
375-3355
[C]
4Gigabit/Sec PCI Express Single FC Host Adapter,
n/a
SG-XPCIE2FC-EM4
375-3397
[C]
4Gigabit/Sec PCI Express Dual FC Host Adapter,
n/a
SG-XPCIE2FC-EM8-Z
371-4306
[C]
8Gigabit/Sec PCI Express Dual FC Host Adapter,
n/a
SG-XPCIE2FC-QF4
375-3356
[C]
4Gigabit/Sec PCI Express Dual FC Host Adapter,
n/a
I/O
Option #
Manufacturing Part #
Description
Previous Part #
n/a
541-0584
PCI Express Riser Assembly,
n/a
n/a
n/a
Memory
Option #
Manufacturing Part #
Description
Previous Part #
SEKX2A1Z
[S]
1GB (2 x 512MB DDR2) Memory Expansion Kit,
370-6207
[C]
512MB DDR2 DIMM, 533 MHz,
n/a
SEKX2B1Z
[S]
2GB (2 x 1Gb DDR2) Memory Expansion Kit,
370-6208
[C]
1GB DDR2 DIMM, 533 MHz,
n/a
SEKX2C1Z
[S]
4GB (2 x 2GB DDR2) Memory Expansion Kit,
370-6209
[C]
2GB DDR2 DIMM, 533 MHz,
n/a
SEKX2D1Z
[S]
8GB (2 x 4GB DDR2) Memory Expansion Kit,
370-6210
[C]
4GB DDR2 DIMM,
n/a
X7800A
[S]
1GB (2 × 512MB DDR2) Memory Expansion Kit,
370-6207
[C]
512MB DDR2 DIMM, 533 MHz,
n/a
X7801A
[S]
2GB (2 × 1GB DDR2) Memory Expansion Kit,
370-6208
[C]
1GB DDR2 DIMM, 533 MHz,
n/a
X7802A
[S]
4GB (2 × 2GB DDR2) Memory Expansion Kit,
370-6209
[C]
2GB DDR2 DIMM, 533 MHz,
n/a
X7803A
[S]
8GB (2 × 4GB DDR2) Memory Expansion Kit
370-6210
[C]
4GB DDR2 DIMM,
n/a
Power
Option #
Manufacturing Part #
Description
Previous Part #
n/a
300-1799
[C]
Type A207 300 Watt AC Input Power Supply,
n/a
Rack
Option #
Manufacturing Part #
Description
Previous Part #
n/a
371-0098 [C]
Slide Rail Kit w/Spacing Tool,
n/a
n/a
371-0722
Cable Management Bracket,
n/a
SCSI
Option #
Manufacturing Part #
Description
Previous Part #
SG-XPCIE2SCSIU320Z
375-3357
[C]
Dual-Channel Ultra320 LVD SCSI PCI Express Adapter,
n/a
SGXPCIESAS-R-EXT-Z
[S]
371-3253 [C]
Lithium Ion Battery Module
n/a
375-3537
[C]
8-Port SAS RAID External HBA,
n/a
System Board
Option #
Manufacturing Part #
Description
Previous Part #
n/a
541-2143
6-Core UltraSPARC T1 0MB/1.0GHz System Board, L
n/a
n/a
n/a
n/a
n/a
541-2144
8-Core UltraSPARC T1 0MB/1.0GHz System Board, L
n/a
n/a
n/a
n/a
Whole System FRU
Option #
Manufacturing Part #
Description
Previous Part #
n/a
541-2501 [C]
6-Core 1.0GHz Chassis Assembly w/o Power Supply, L
n/a
6-Core UltraSPARC T1 0MB/1.0GHz System Board, L
n/a
n/a
n/a
n/a
n/a
541-2502 [C]
8-Core 1.0GHz Chassis Assembly w/o Power Supply, L
n/a
8-Core UltraSPARC T1 0MB/1.0GHz System Board, L
n/a
n/a
n/a
n/a
Table Legend
[F] = Field Replaceable Unit (FRU)
[C] = Customer Replaceable Unit (CRU)
[S] = Supported, but can no longer be ordered with this system
[N] = No longer supported for this system
Price = Price this Part
Table Legend
[F] = Field Replaceable Unit (FRU)
[C] = Customer Replaceable Unit (CRU)
[S] = Supported, but can no longer be ordered with this system
[N] = No longer supported for this system
Price = Price this Part
NS = Not Shown

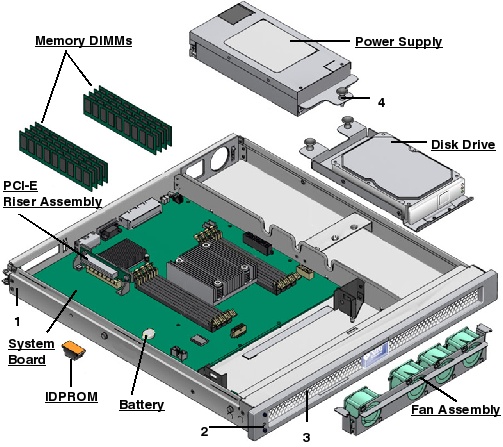

Code
Manufacturing Part#
Description
1
541-0579
Chassis Subassembly, L
1
2
2
2
NS
System Board to LED Board Cable,
NS
NS
NS
3
541-0607
Front Bezel,
4
341-1167
Rear Power Supply Bracket,
NS
240-4674
PCI Express Filler Panel,
NS
341-2304
Sun 72" Rack Adapter Bracket,
NS
530-2889
RJ45 to DB25 Serial Port Adapter,
NS
530-3623 [C]
Shielded RJ45 to RJ45 Cable, 4M,
